Откатные ворота с электроприводом - это автоматические откатные ворота. В данном разделе мы расскажем об основных моментах изготовления и установки откатных ворот.

Сдвижные ворота, раздвижные или ещё их называют консольные ворота - всё это названия конструкции откатных ворот. В общем, на выбор, кому как нравится и все названия верны.

Откатные ворота могут быть оснащены автоматическим приводом, который позволяет управлять ими с помощью пульта, кнопки, сенсора или смартфона. Также можно установить дополнительные системы безопасности, такие как фотоэлементы, сигнализация, освещение или видеонаблюдение
Откатные ворота имеют современный и эстетичный вид, который гармонично вписывается в любой ландшафтный дизайн. Можно выбрать любой цвет, фактуру, рисунок или орнамент для створки, а также декоративные элементы, такие как ковка, резьба, панели или окна.
Откатные ворота обладают высокой прочностью и устойчивостью к деформации, ударам, ветру и коррозии. Они изготавливаются из качественных материалов, таких как металл, дерево, пластик или композиты.
Откатные ворота могут быть установлены в любом проеме, даже если он имеет неровную форму или поверхность. Максимальный размер створки может достигать 8 метров в ширину и 6 метров в высоту.
Откатные ворота не занимают место для открывания и закрывания створок, что особенно важно для узких или склонных участков.

Откатные ворота требуют достаточно большого свободного пространства по бокам от проема для перемещения створки. Это может ограничивать возможность размещения других объектов, таких как забор, постройки, растения или парковка.
Откатные ворота могут замерзать или застревать в зимнее время из-за накопления снега, льда или грязи на рельсах или роликах. Поэтому необходимо регулярно чистить и обслуживать механизмы ворот, а также использовать специальные средства для предотвращения замерзания.
Откатные ворота могут быть дороже других типов ворот, в зависимости от материалов, размеров, автоматизации и сложности монтажа. Также нужно учитывать расходы на электричество, если ворота имеют электропривод.

Размеры и форма проема

От этого зависит длина и ширина створки, а также количество и тип роликов и направляющих. Для больших и тяжелых створок нужны более прочные и качественные комплектующие, а также более мощный привод. Для неровных или кривых проемов нужны специальные адаптеры или регулируемые элементы.
Материалы и дизайн створки

От этого зависит внешний вид, вес и износостойкость ворот. Можно выбрать металлическую, деревянную, пластиковую или композитную створку, а также различные цвета, фактуры, рисунки или орнаменты. Важно, чтобы материалы были устойчивы к влаге, температуре, ультрафиолету и механическим повреждениям.
Способ и степень автоматизации

От этого зависит удобство и безопасность использования ворот. Можно выбрать ручное или автоматическое управление, а также различные системы, такие как пульт, кнопка, сенсор, смартфон, фотоэлементы, сигнализация, освещение или видеонаблюдение. Важно, чтобы привод был подходящий по мощности и скорости, а также имел защиту от перегрузки, перегрева и обрыва цепи.

Если вы хотите установить откатные ворота своими руками, то вам понадобятся следующие инструменты и материалы:

* Уровень, рулетка, маркер, перфоратор, сверла, болгарка, сварочный аппарат, ключи, отвертки, плоскогубцы, молоток, ножовка, шурупы, гвозди, анкеры, саморезы, скобы, шайбы, гайки, болты, шпильки, петли, замки, ручки, заглушки и т.д.

* Столбы, рельсы, ролики, направляющие, улавливатели, поддерживающие скобы, опорные ролики, створка, привод, пульт, кнопка, сенсор, фотоэлементы, сигнализация, освещение, видеонаблюдение и т.д.

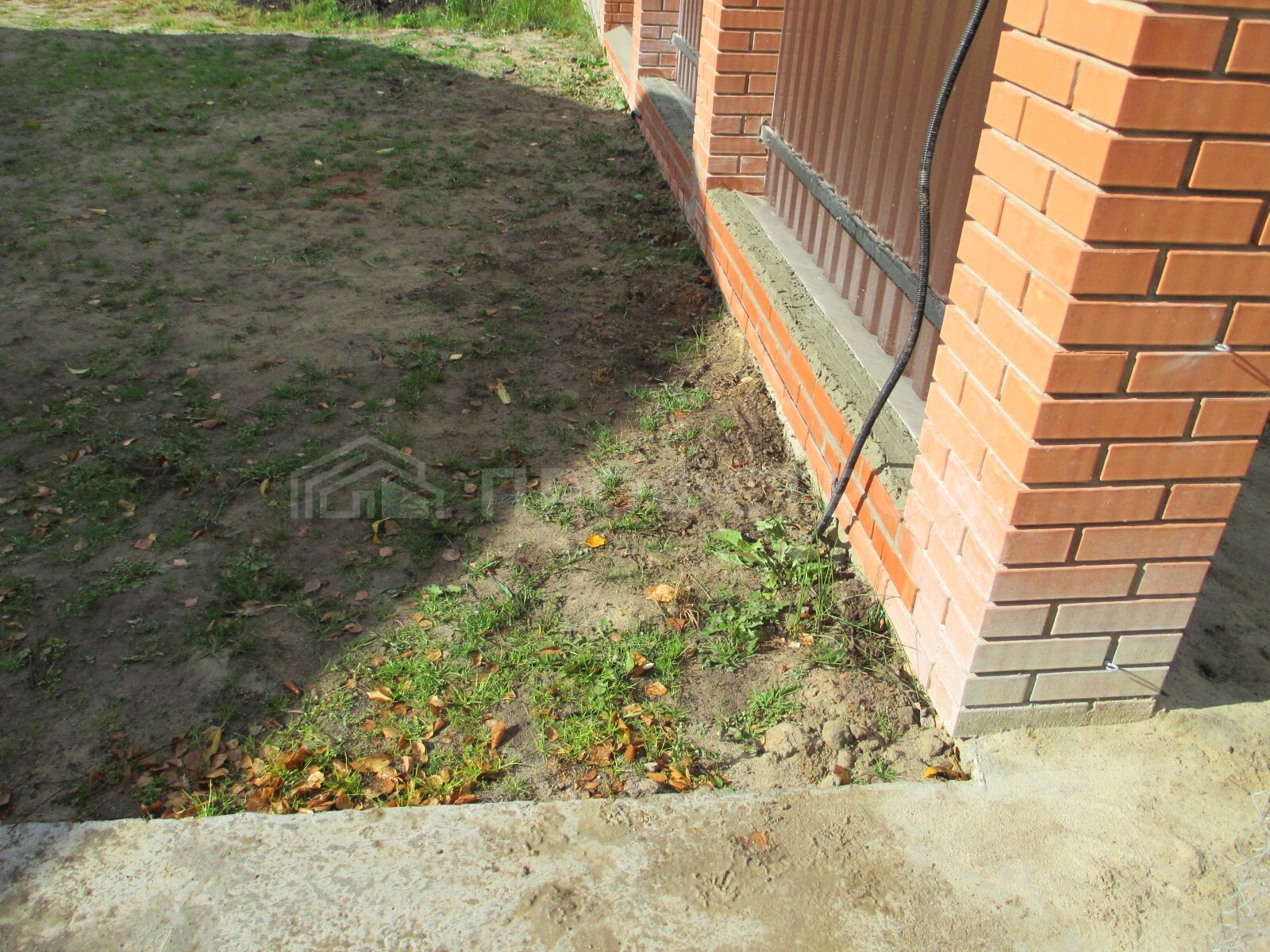

Этап 1. Снятие размеров

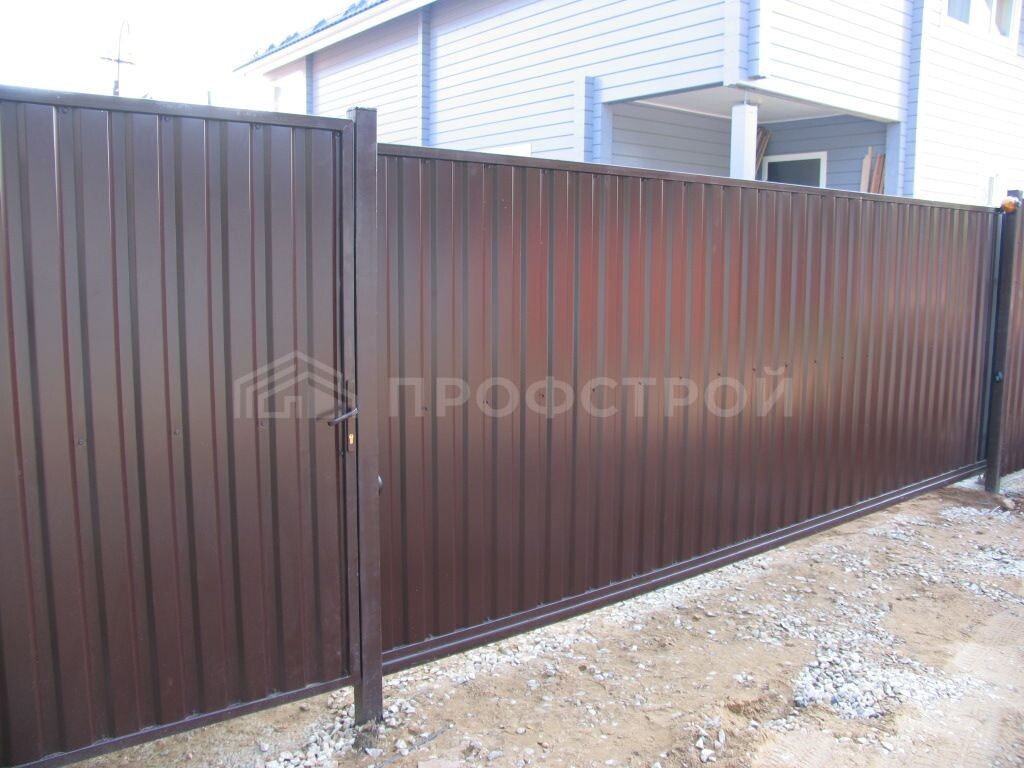

Важно знать что, например, чтобы установить откатные ворота под ключ на проём 4000*2000 мм, необходимое расстояние для отката полотна ворот вдоль забора составляет 6000 мм. Откатные ворота с калиткой - отличный вариант в случае, если нет места для установки отдельно стоящей калитки.

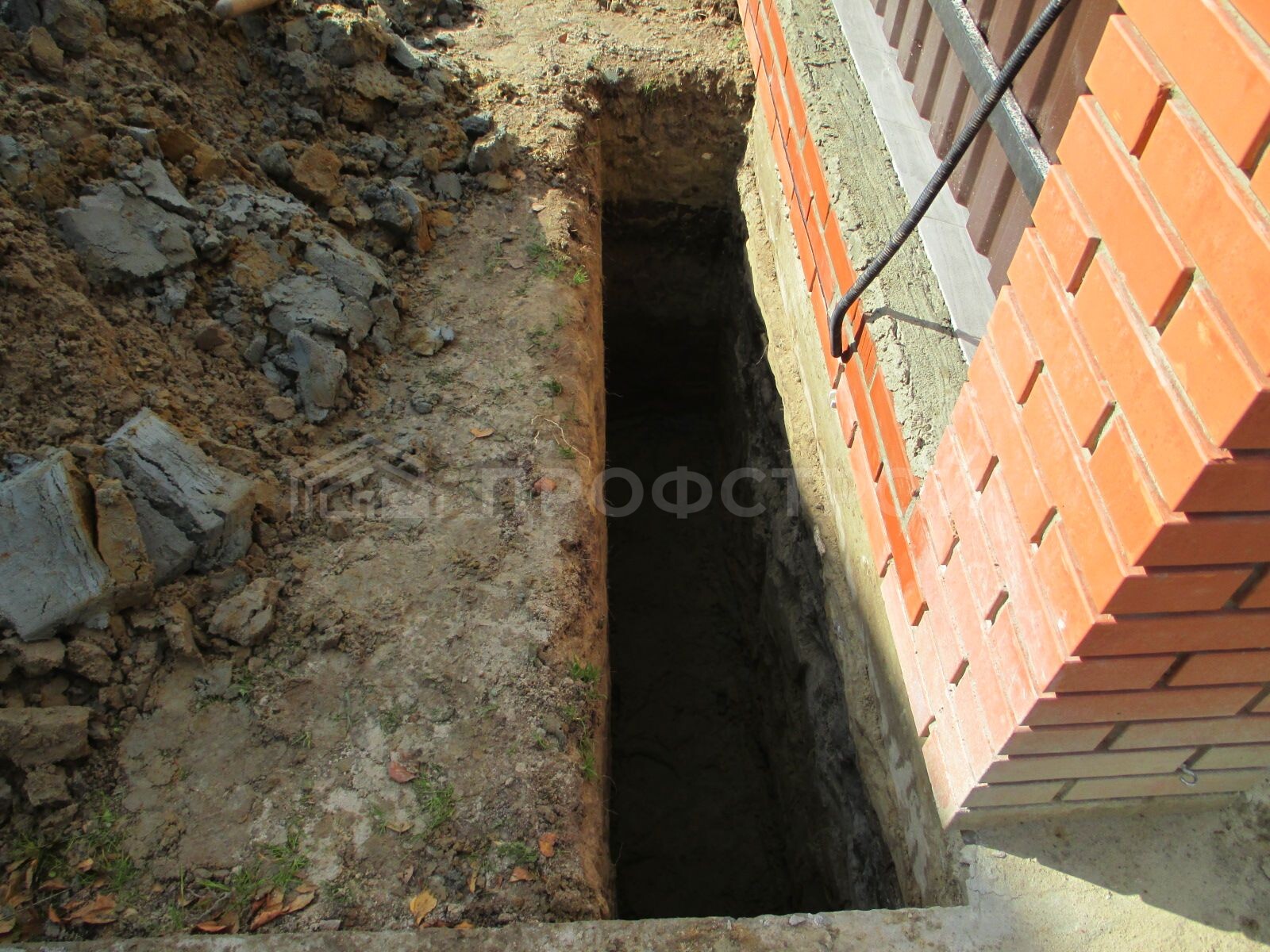

Этап 2. Подготовка фундамента под ворота: выборка грунта, армирование и заливка бетона

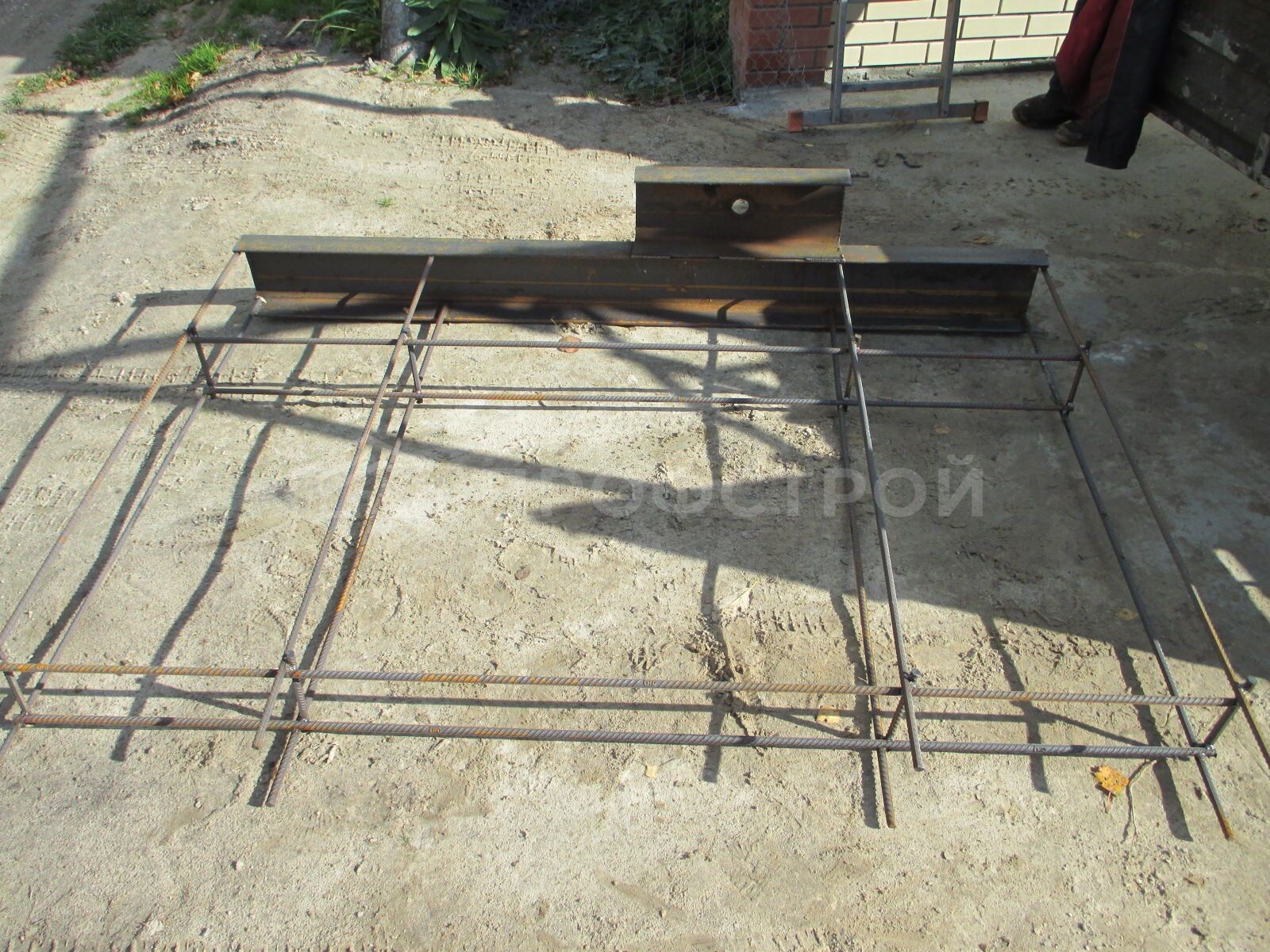

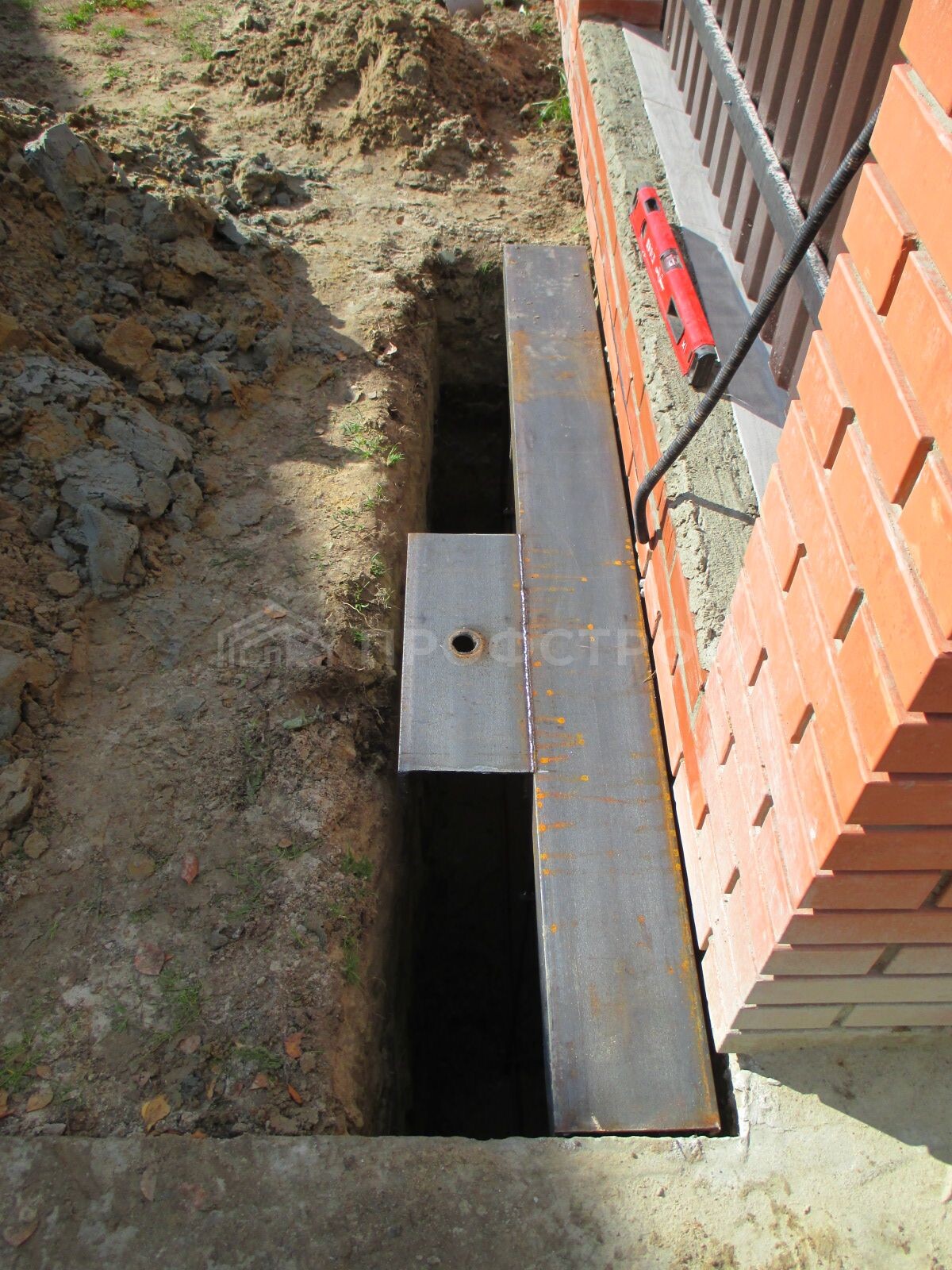

В основе ворот данного типа лежит массивный фундамент. Размер фундамента под ворота варьируется в зависимости от типа почвы и размера ворот. Основой для фундамента под ворота является металлический каркас, изготовленный из швеллера и арматуры - закладная деталь для фундамента. Длина закладной детали зависит от ширины воротного проёма, чем шире проём, тем длиннее опорная часть закладной детали.

На фундамент под откатные ворота крепятся регулировочные площадки, которые нужны для корректировки высоты ворот в процессе эксплуатации, далее устанавливаются каретки с роликами. Каретки с роликами служат опорой полотну ворот, а ролики, расположенные в верхней части конструкции защищают от боковых качаний. Преимущество подобной конструкции в том, что полотно ворот можно откатить, практически не прилагая усилий, но всё же механическим способом, вручную.
Этап 3. Изготовление откатных ворот

Каркас (рама) ворот изготавливается из профильной трубы 60*40 мм с обрешеткой из профильной трубы 40*20 мм и 20*20 мм, цвет рамы RAL 6005 (зеленый) или RAL 8017 (коричневый), комплектующие для откатных ворот (консольный комплект) состоит из направляющей балки, двух тележек с роликами (консольные блоки), концевого ролика, двух заглушек, уловителя нижнего, кронштейна с двумя роликами от боковых качаний (поддерживающая скоба).

A Полотно ворот

Поставляем в нескольких вариантах: под обшивку, обшитыми профнастилом, поликарбонатом или заполняем профильной трубой.

B Рама ворот

Состоит из щита и потивовеса. Выполняется из профильной трубы сечением 60*40 и 20*20 или большим сечением в зависимости от размеров ворот.

C Кронштейнс роликиками

Состоит из трех частей: профиля и двух роликов. Фиксирует откатные ворота в вертикальном положении и защищает от боковых качаний.

D Заглушка

Представляет собой пластину, повторяющую профиль направляющей. Выполняет декоративную и защитную функцию для направляющей балки.

E Косольный блок роликовый

Две роликовых опоры, каждая с восемью подшипниками, по которым перемещается направляющая. С антикоррозийным покрытием.

F Направляющая балка

Рельс, в зависимости от веса и размера ворот применяется 3 вида направляющих балок: для ворот весом до 400 кг, 600 кг, 800 кг.

G Концевой ролик

Устанавливается с торца ворот в направляющую балку, предназначен для плавного захода полотна в ловушку.

H Нижний ловитель

Крепиться к приемному столбу. Удерживает ворота от боковых качаний в закрытом состоянии. С антикоррозийным покрытием.

I Верхний ловитель

Крепиться к верхней части приемного столба. Удерживает ворота от боковых качаний в закрытом состоянии. С антикоррозийным покрытием.

Этап 4. Монтаж полотна ворот на подготовленный фундамент

Монтаж ворот является важной частью комплекса работ, не менее ответственной, чем устройство фундамента или подключение автоматики. От качества монтажа зависит, как будут работать откатные механизмы ворот (консольные блоки).
Этап 5. Отделка полотна откатных ворот

Варианты отделки:

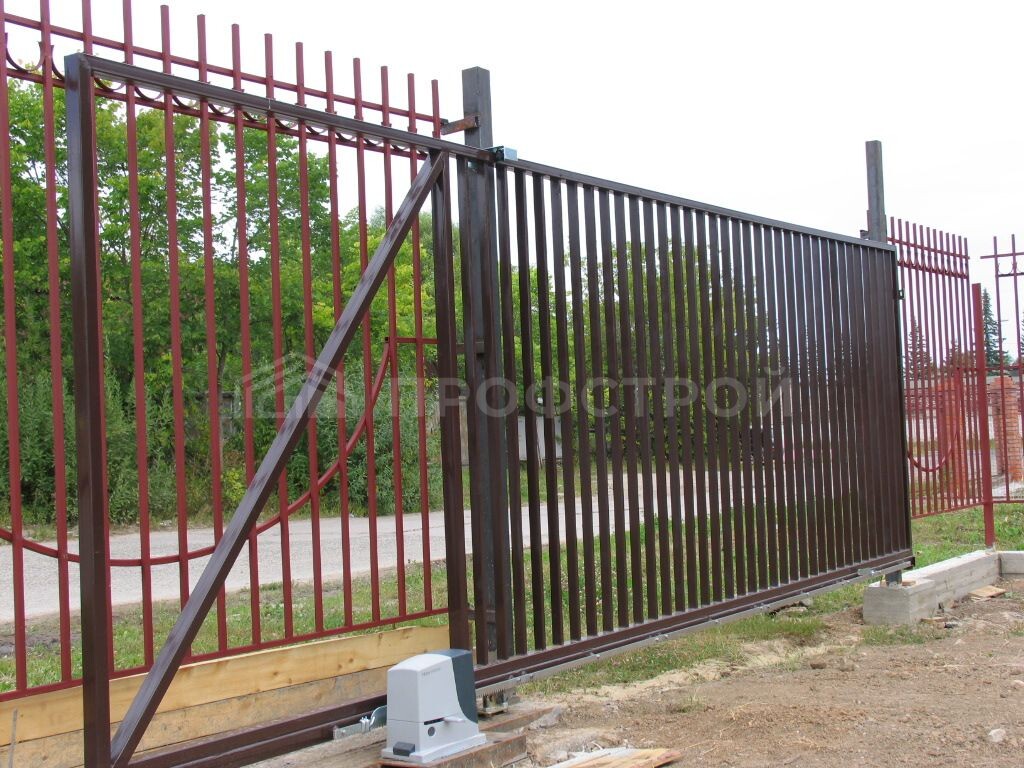

1. Ворота (рама) без отделки

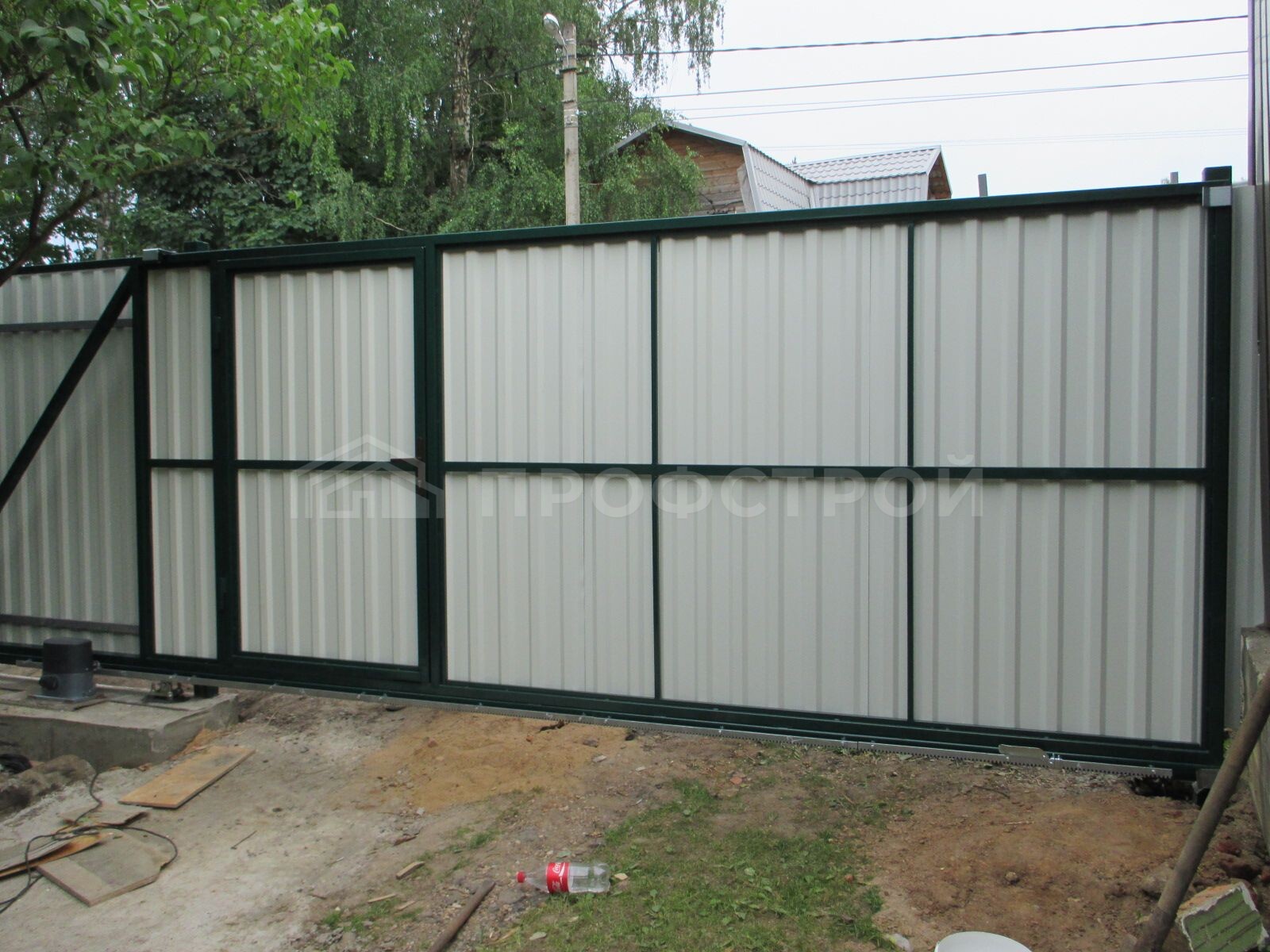

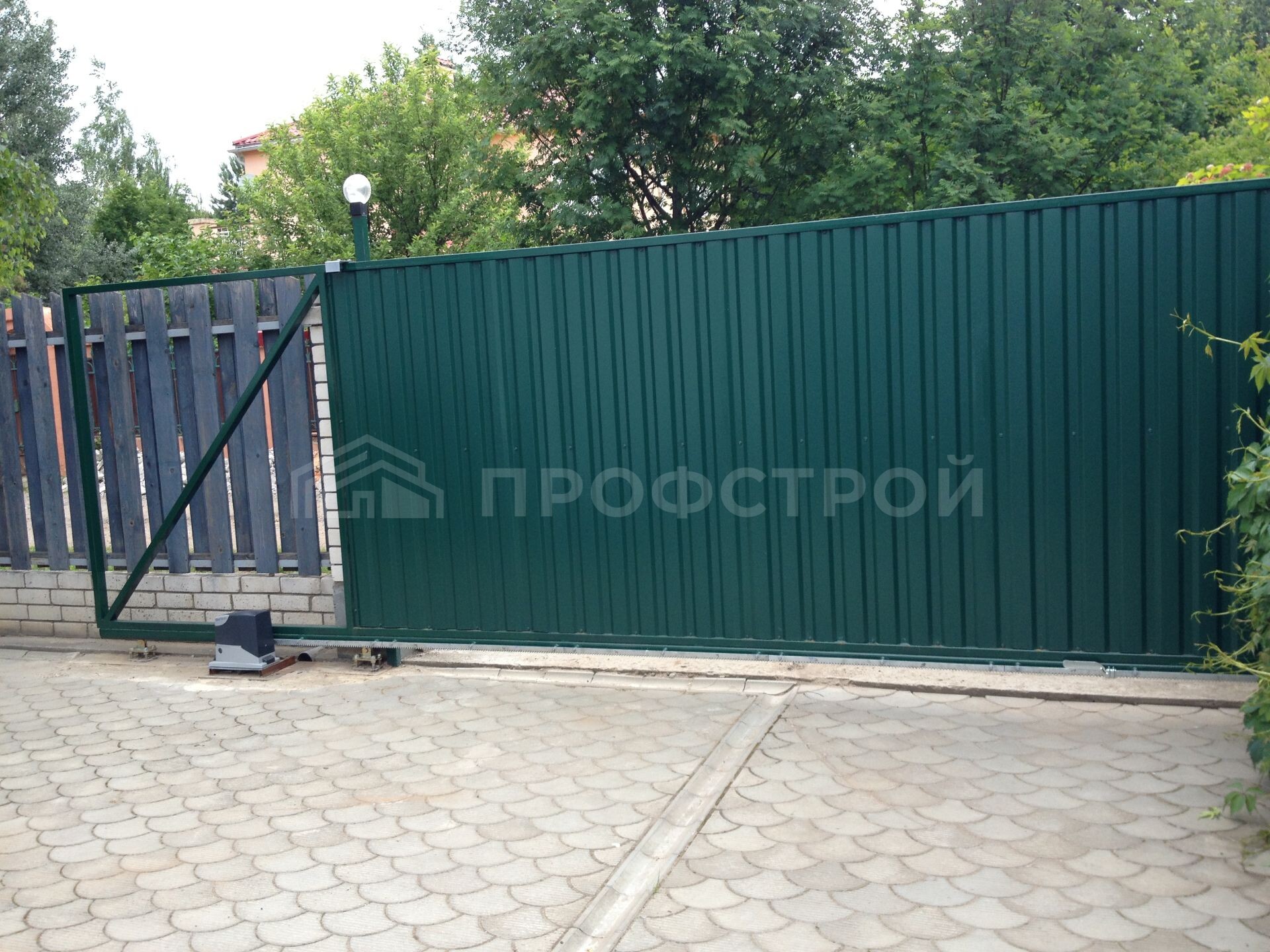

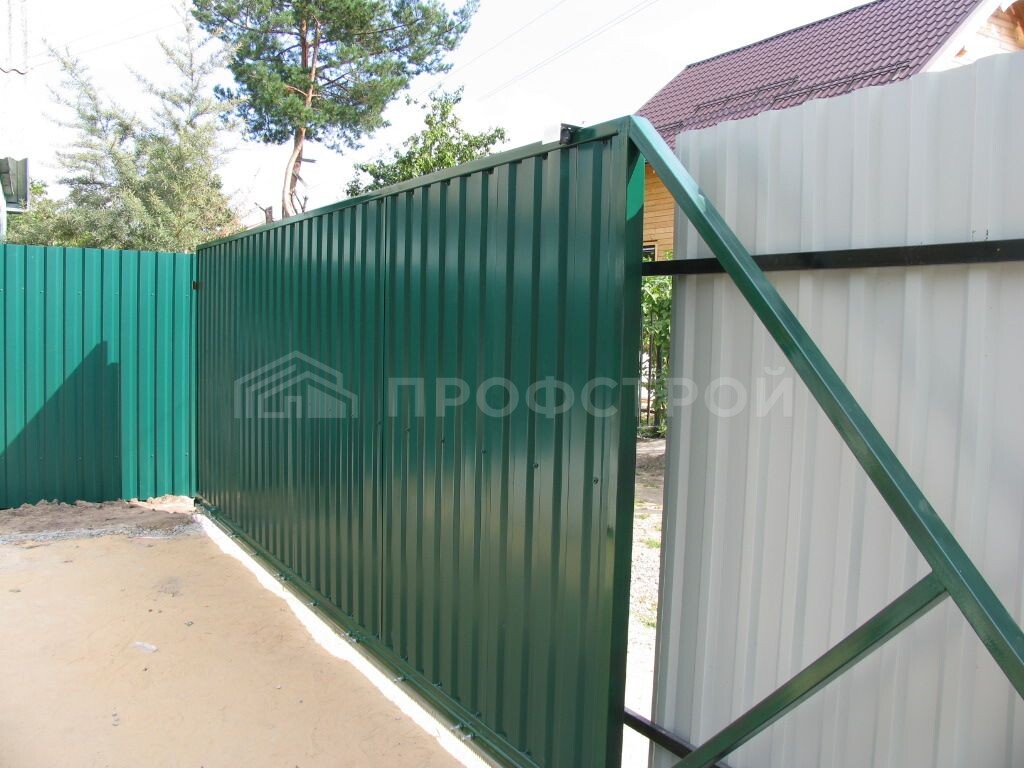

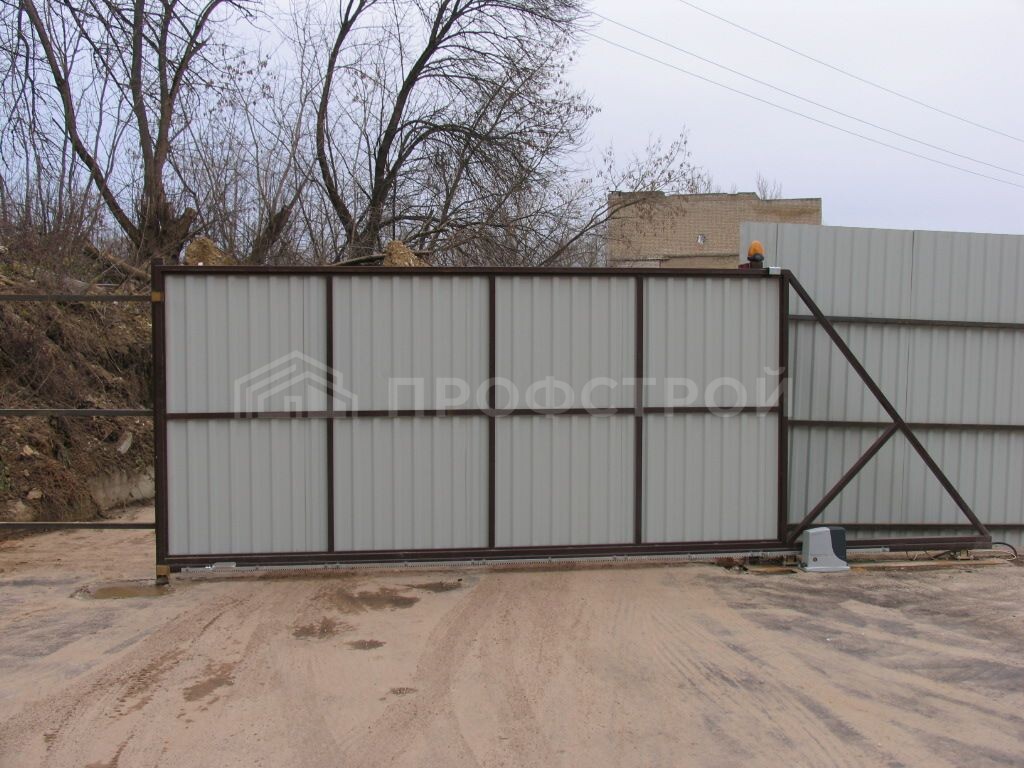

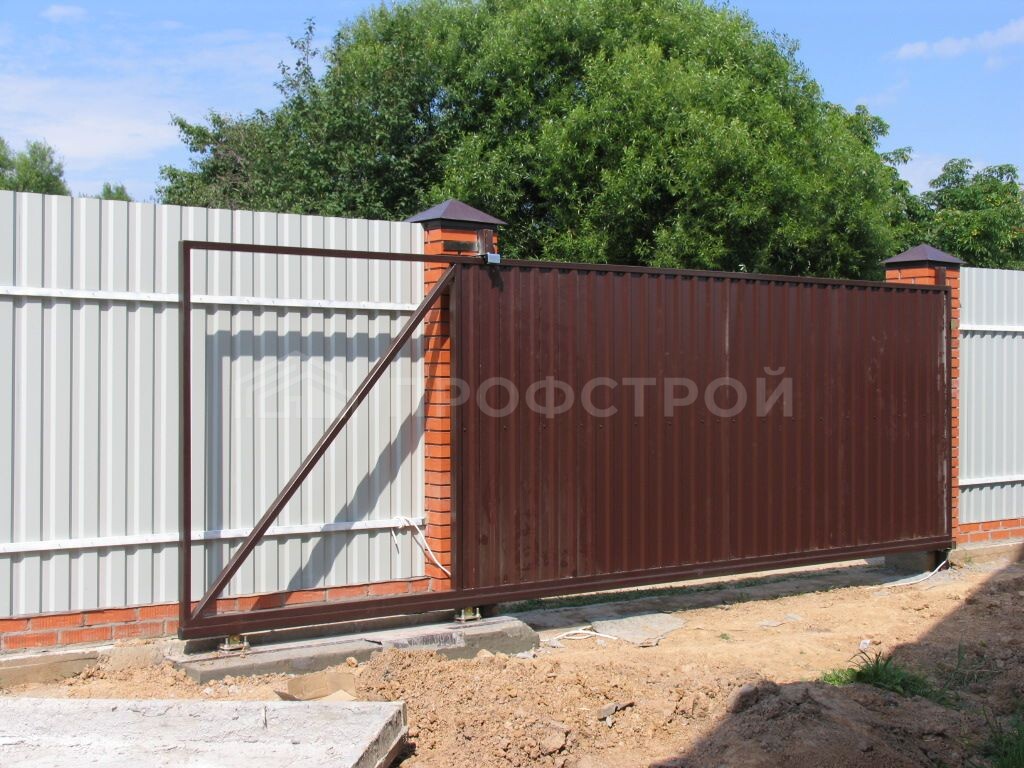

2. Профнастил с одной или двух сторон
3. Поликарбонат
4. Профильная труба

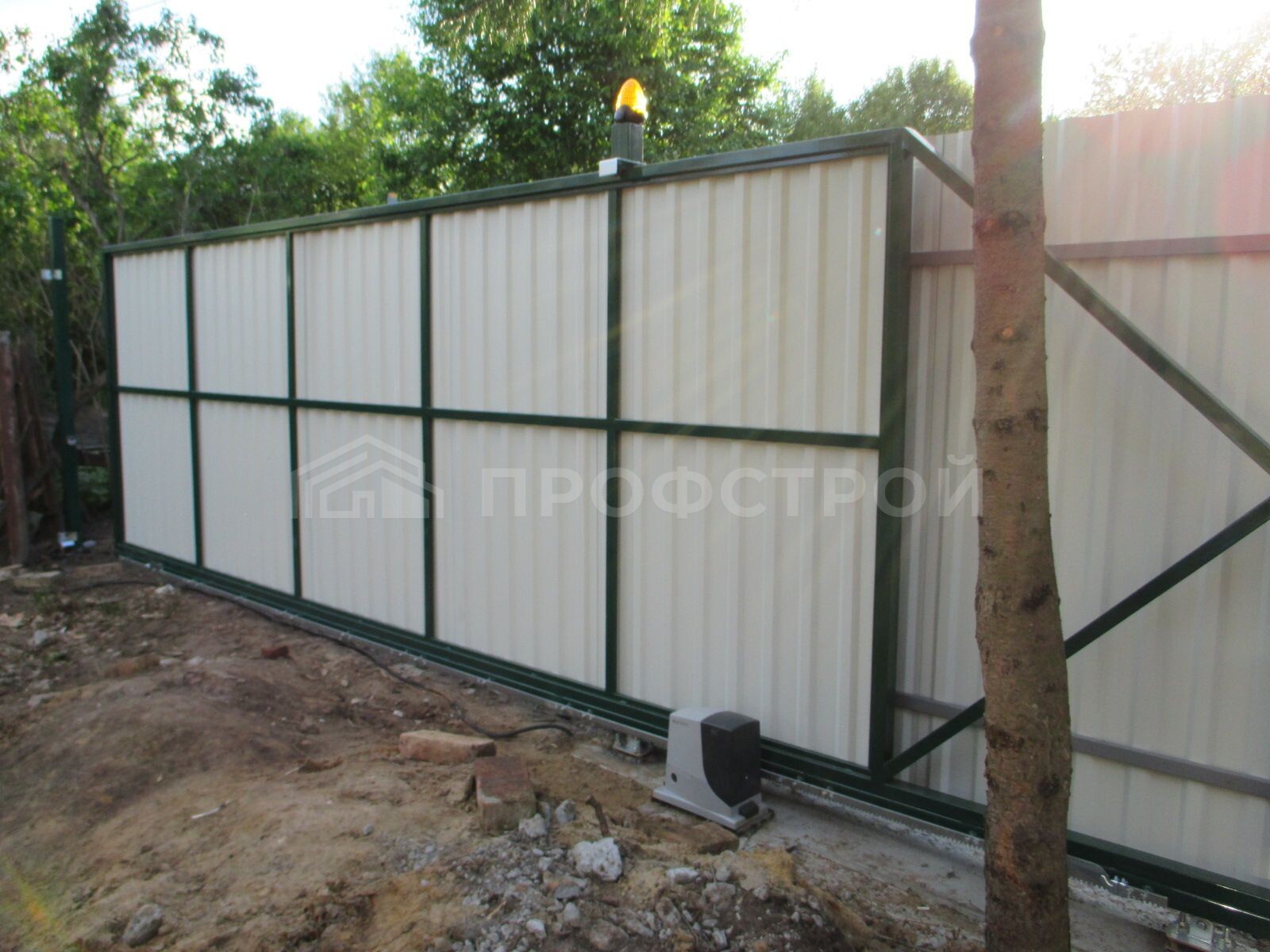

Этап 6. Подключение и программирование автоматической системы ворот.

Откатные ворота безупречно работают в любое время года. Открыть откатные автоматические ворота можно, нажав на кнопку пульта дистанционного управления с расстояния до 50 м. Если же электропривод не установлен, ворота также легко открываются, но всё же механическим способом - вручную.
Откатные (сдвижные) ворота с электроприводом существенно комфортнее в повседневной эксплуатации.

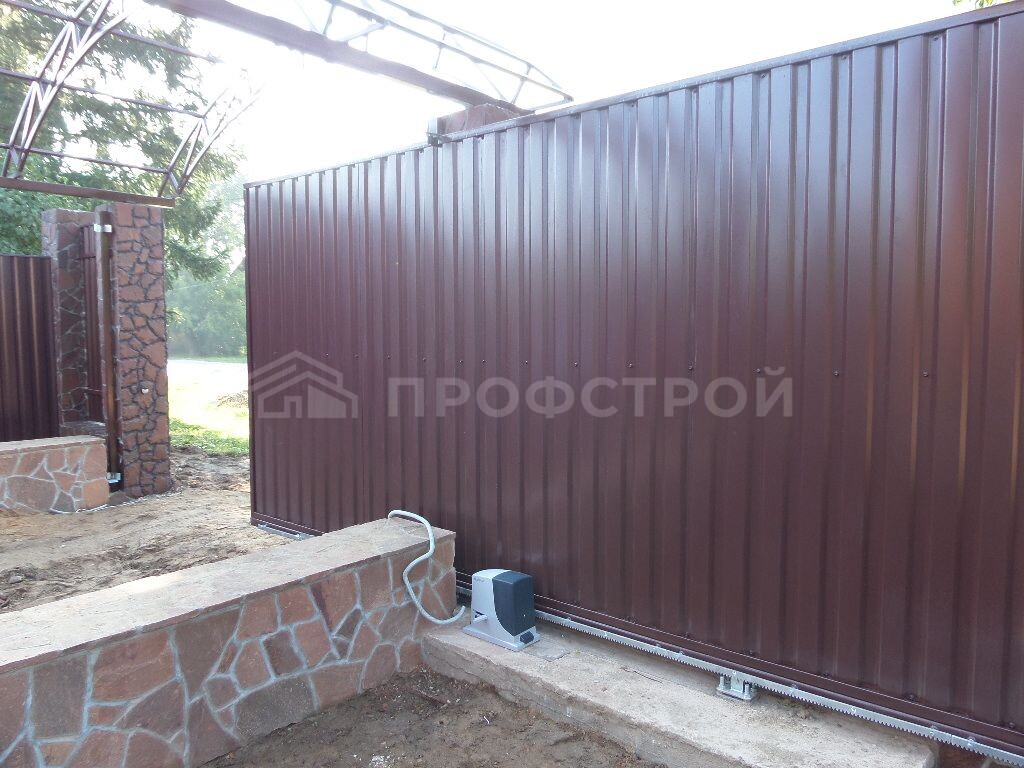

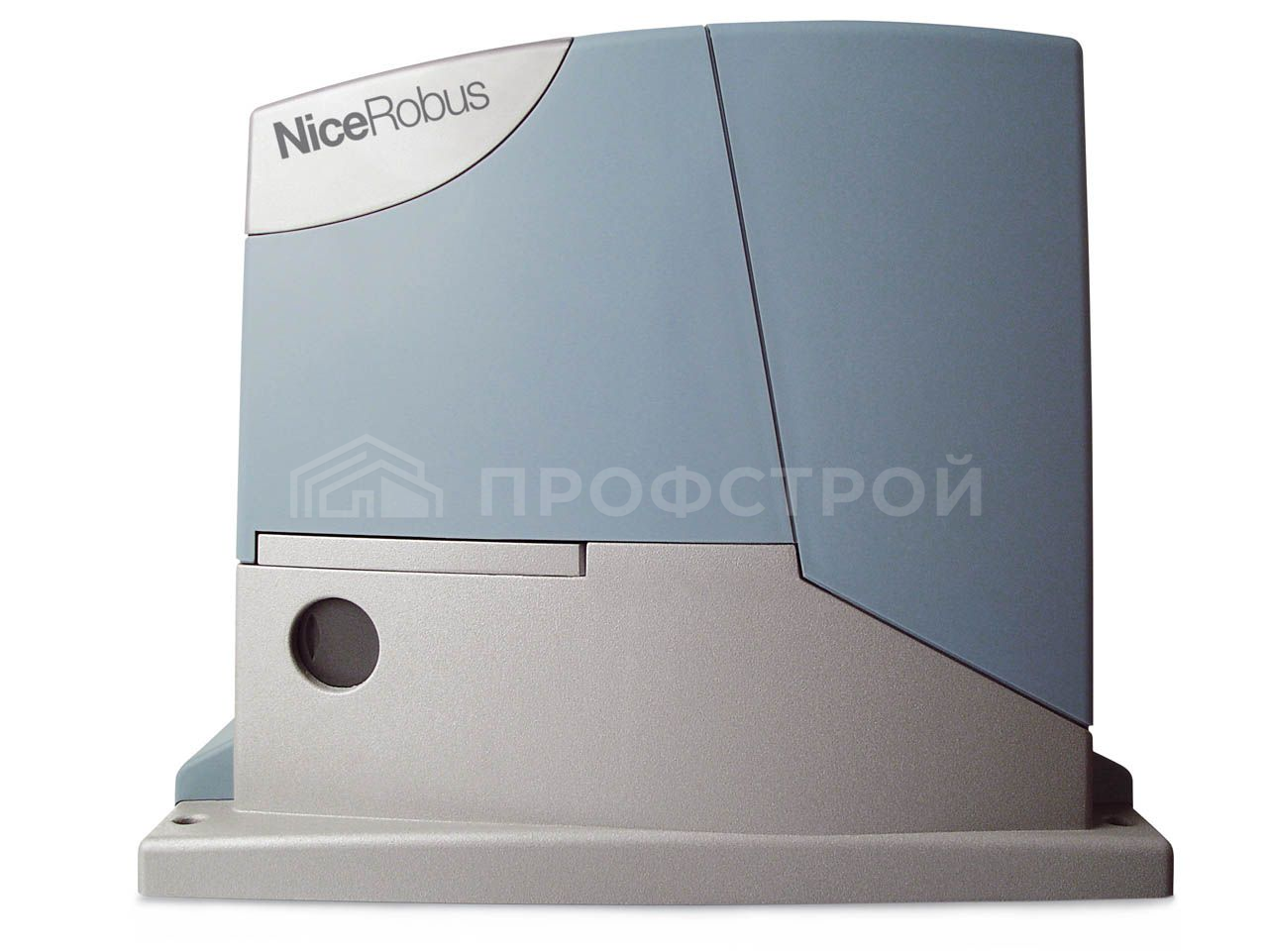

Электропривод для откатных ворот

Итальянская автоматика марки Nice – это высокая надёжность, длительный срок службы и проверенное временем качество. В связи с этим автоматика фирмы Nice пользуется большой популярностью.

Функциональные и эстетические преимущества.

Среди основных преимуществ перед прочими типами воротных конструкций особенно стоит выделить следующие. Во-первых, отсутствие рамы в проёме. Это позволяет транспортным средствам любых габаритов без проблем въехать во двор. Во-вторых – внешний вид. Все откатные модели ворот выглядят эстетично. В-третьих, они существенно экономят полезное пространство как непосредственно перед домом, так и со стороны улицы. Благодаря вышеперечисленному эти ворота пользуются популярностью у владельцев загородных домов и дачных участков.

Современные откатные ворота очень функциональны и удобны.
